Představujeme novou kameru G3-16200
 Jsme pyšní, že jsme mohli přispět ke specifikaci parametrů, když firma OnSemi navrhovala nový CCD senzor KAF-16200. Co je na tomto CCD tak zvláštního? Jednoduše řečeno, je navržen tak, aby se stal nejlepším možným senzorem pro naprostou většinu astrofotografů a nadšenců pro astrofotografii z celého světa. Ačkoliv existují ještě větší detektory, jako třeba KAF-16803 v kameře G4-16000, takto velké senzory vyžadují minimálně 3" okulárový výtah a korektor pole, aby byla jejich plocha využita. Naproti tomu KAF-16200 v nově uvedené kameře G3-16200 se vejde do zorného pole typických 2" okulárových výtahů a korektorů, používaných na naprosté většině amatérských astronomických dalekohledů. A současně tento CCD nenechá téměř žádnou část zorného pole nevyužitou, takže dovoluje snímání skutečně úchvatných širokoúhlých fotografií. Ve spojení s velkým rozlišením 16MPx a 6μm pixely, nízkým čtecím šumem a temným proudem, nadprůměrnou citlivostí a zvláště uniformním a čistým obrazovým polem, G3-16200 je nejlepší astrofotografická kamera pro většinu amatérských dalekohledů.

První světlo z kamery G3-16200: M42 Velká mlhovina v Orionu, autor Martin Myslivec

První světlo z kamery G3-16200: M42 Velká mlhovina v Orionu, autor Martin Myslivec

Když se objevily první astronomické CCD kamery, určené pro amatérské použití, nabízely úžasně vysokou citlivost a dovolovaly zobrazovat objekty hlubokého vesmíru za zlomek expoziční doby, nezbytné při použití klasického filmu (plus spoustu dalších vymožeností, jako např. digitální zpracování obrazu apod.). Ale trpěly jednou podstatnou chybou — malou plochou čipu v porovnání s filmem a tedy velmi omezeným zorným polem.

Tato situace se dnes doslova převrátila. Kamery jako G4-16000 nebo G4-9000 nabízí CCD senzory o rozměrech 37 × 37mm, překračující plochu klasického filmového políčka o 50%. Ale skutečně není jednoduché dát dohromady optiku, která je schopna pokrýt tak velký senzor. A CCD snímače samotné celé situaci nepomáhají díky své schopnosti precizního zaostření snímků (při ostření máme okamžitou zpětnou vazbu) a díky digitálnímu zpracování, které činí každou optickou aberaci snadno viditelnou. Dalekohledy typu Newton potřebují velká sekundární zrcátka, okulárové výtahy a koma-korektory průměru 3" a i přes to světelné soustavy trpí vinětací v rozích obrazového pole. ED a APO refraktory také potřebují 3" okulárové výtahy a rovnače pole, jinak jsou velké senzory použitelné jen se značnými omezeními.

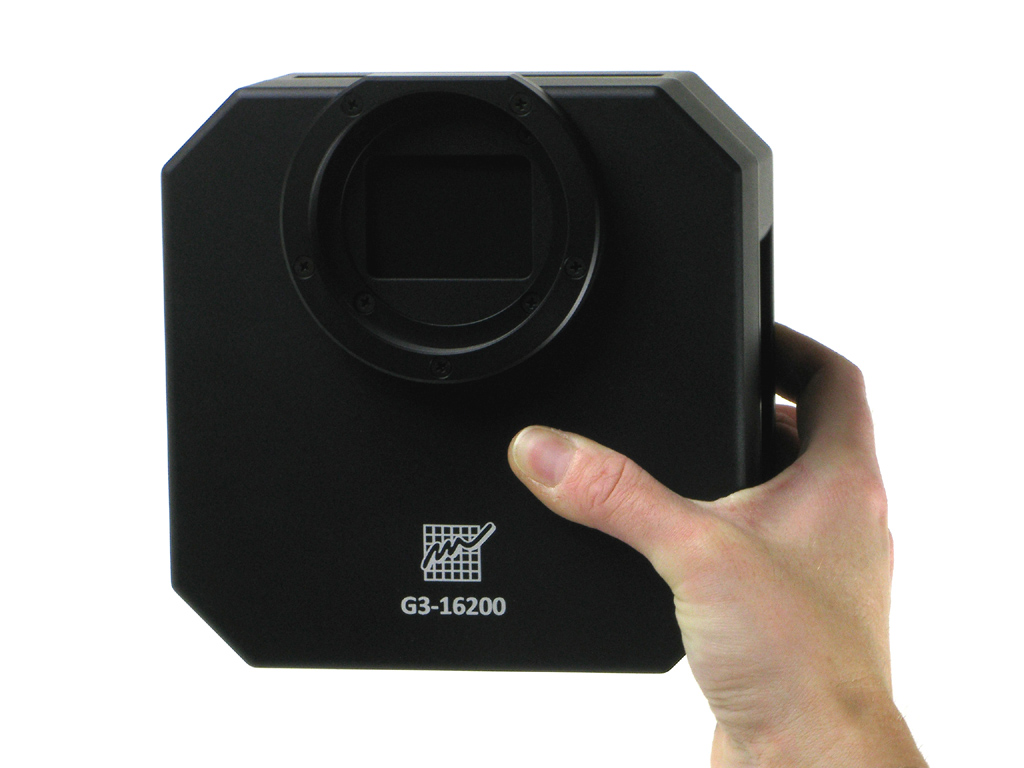

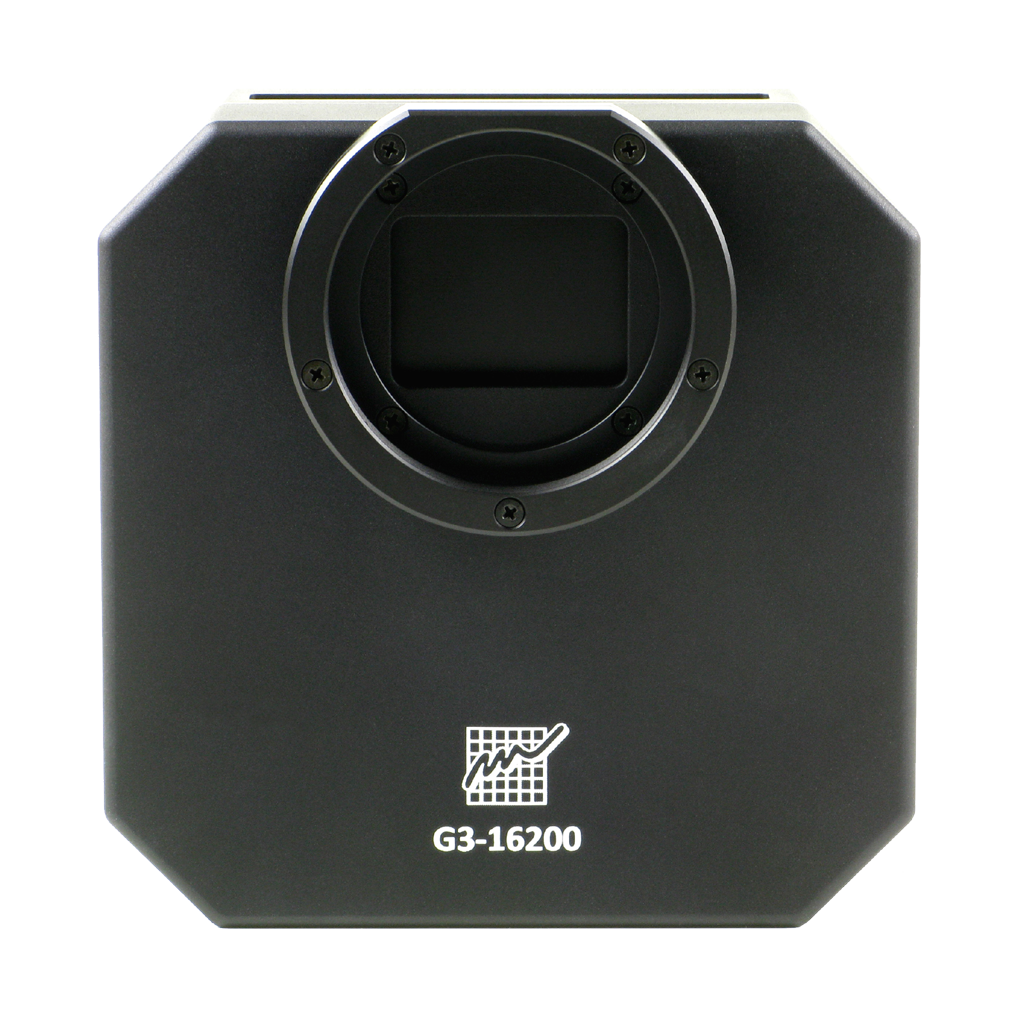

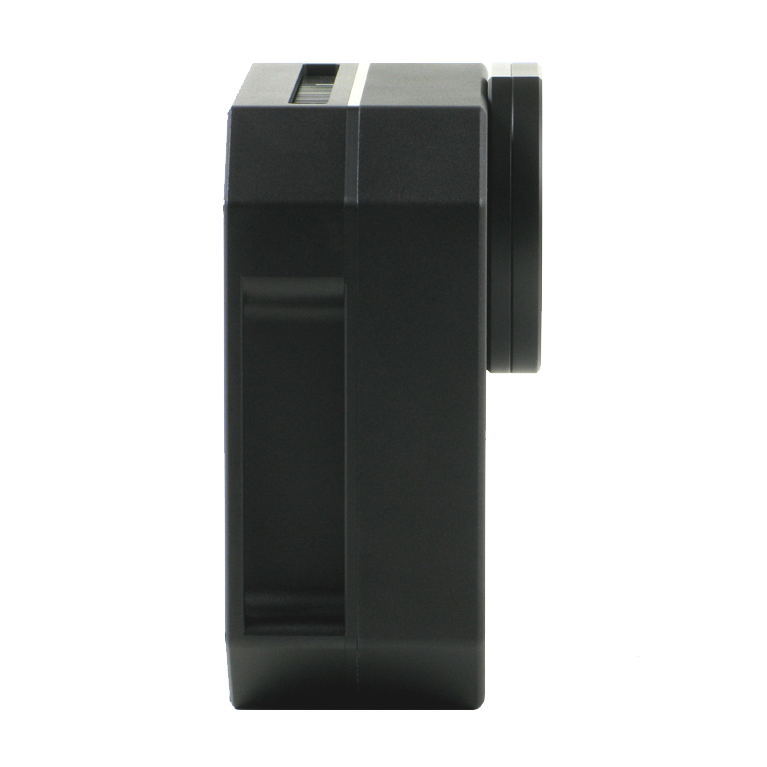

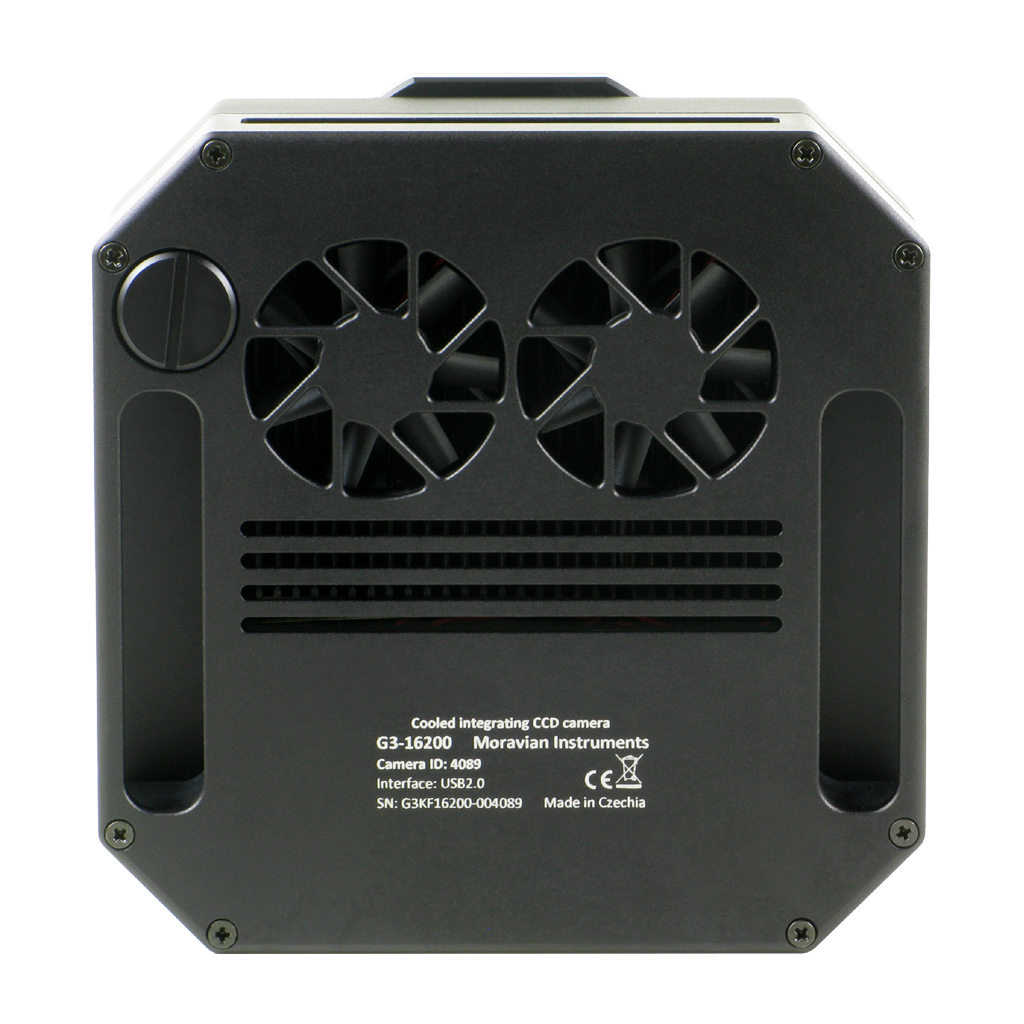

G3-16200 používá prověřenou konstrukci středovormátových kamer G3

A nyní přichází kamera G3-16200 s novým senzorem KAF-16200. Zatímco jiné astronomické kamery používají CCD čipy primárně navržené k jiným aplikacím, KAF-16200 má ve svém rodném listě uvedeno použití pro astronomickou fotografii na prvním místě.

  • Rozměry senzoru 27,2 × 21,8 mm (úhlopříčka 35 mm) jsou navrženy pro 2" okulárové výtahy a korektory, často používající závity M42 nebo M48.

  • Poměr stran 5:4 je blízko čtverci, aby optimálně využíval kruh obrazového pole s minimálními aberacemi, ale také je mírně protažený, aby dovoloval volit kompozici snímku, což astrofotografové velmi oceňují.

  • Senzor může být použit s 2" filtry (nebo D50mm filtry bez objímek), které jsou běžně dostupné a také levnější než čtvercové filtry 50 × 50mm. Také je možno použít více filtrů v kole daných rozměrů a konstrukce G3 dovoluje použití interního filtrového kola (kamery G4 mohou používat pouze externí filtrové kolo, protože 50 × 50mm filtry jsou příliš velké aby je bylo možno umístit uvnitř hlavy kamery).

  • Pixely o rozměru 6 × 6μm výborně odpovídají typickým ohniskovým vzdálenostem amatérských dalekohledů (mezi 50 a 150cm). Menší pixely omezují dynamický rozsah a citlivost a přitom nepřináší žádnou výhodu, protože rozlišení je limitováno neklidem vzduchu a optikou spíše než velikostí pixelů. Současně větší pixely mohou vytvářet podvzorkované obrazy, pokud je použita kvalitní optika, montáž perfektně sleduje oblohu a seeing je zrovna nadprůměrně dobrý.

  • Čtecí šum kolem 10e-RMS je u dlouhých expozic s rezervou pod šumem pozadí oblohy, a to i pokud jsou použity ty nejlepší úzko-pásmové filtry (nemluvě o standardních RGB filtrech).

  • Temný proud pod 0,1 e-/s/px při 0 °C dovoluje velmi dlouhé expozice, pokud je zabudován v kameře s účinným chlazením (jako třeba G3-16200).

  • Kvantová účinnost dosahující 60% překračuje kvantovou účinnost velice populárního CCD KAF-8300 a je prakticky identická např. KAF-16803. Tedy určitě dovoluje pořizování úchvatných astrofotografií.

G3-16200 používá nový CCD senzor KAF-16200

Kamera G3-16200 pokračuje v tradici astronomických kamer řady Gx, používaných pro špičkové vědecké projekty a také pro vynikající astronomickou fotografii profesionály i amatéry po celém světě. Systém G3 obsahuje modely s interním nebo externím filtrovým kolem, širokou nabídky adaptérů pro dalekohledy, adaptéry pro off-axis guiding, rozhraní USB a Ethernet atd.

Kamera G3-16200 je podporovaná programem SIPS veze 2.4 a novějším a také ovladači ASCOM verze 3 and novější.

Upozornění:

Kamera G3-16200 vyžaduje systémový ovladač gXccdF.sys verze 2.0 a novější. Kamera je sice na úrovni USB zařízení kompatibilní se staršími ovladači, ale pokud je s nimi použita, nepracuje správně. Pokud je nějaká verze ovladače už instalovaná na daném PC, např. kvůli řízení nějaké starší kamery (třeba G2-8300), je nezbytné aktualizovat systémový ovladač na poslední verzi.

Poku je použito zařízení Gx Camera Ethernet Adapter, ujistěte se na něm běží firmware verze 23 nebo novější. Pokud ne, je také nezbytné firmware aktualizovat, aby s ním kamera G3-16200 pracovala.

Pro detailní technický popis, stáhněte Uživatelskou příručku kamer G3 nebo navštivte stránku Popis kamer série G3.
